NOCIONES BASICAS DE LAS INSTALACIONES ELECTRICAS DE UNA VIVIENDA (DEDICADAS A LAS AMAS DE CASA)
1.- Introduccion
VIDEO
DOCUMENTAL : CORRIENTE DIRECTA (O CONTINUA) VS CORRIENTE ALTERNA, LA HISTORIA
En el año 1752 Benjamin Franklin descubrio que los relampagos eran electricidad.
En el año 1820 Hans Christian Orested descubrio que la corriente electrica crea un campo magnetico.
En el año 1881 ,Thomas Alva Edison presento la primera lampara electrica al mercado , fue toda una revolucion porque se pudo remplazar al vapor de los motores y hacerlos funcionar con CORRIENTE CONTINUA,que eran producidos por generadores de corriente continua.
La iluminacion de las calles y espacios publicos era un negocio en expansion en los EEUU, Europa y algunas ciudades de America, la alimentacion de estas luminarias eran suministradas por medio de generadores de corriente continua , provista por la Compañia de Thomas Edison.
En el año 1882 Edison Edison encendio el rpimer sistema de distribucion de energia en el mundo, esta proporcionaba 110 voltios de corriente directa o continua (DC) a cincuenta y nueve clientes y asi fue como la primera estacion comercial de energia comenzo a funcionar.
Poco despues surgio otro gran cientifico como Nicola Tesla que sugirio otra forma de corriente que era la CORRIENTE ALTERNA,.que funcionaba mediante generadores de corriente alterna convirtiendo la energia mecanica en energia electrica.
Generando una pugna entre Edison y Tesla que fue conocido como LA GUERRA DE LAS CORRIENTES
Westinghouse apoya a su proyecto a Tesla.
En el año 1888 Westinghouse desarrolla el medidor de energia con la misma tecnologia que usamos actualmente.
Westinghouse desarrollo la hidroelectrica de las cataratas de Niagara transmitiendo enormes cantidades de energia de corriente alterna (AC) a Bufalo, Nueva York ( a mas de 20 millas de distancia).
Thomas Edison por no perder la batalla de las corrientes hizo una demostracion publica de la electrocucion de animales utilizando energia de la corriente alterna. para convencer que es muy peligroso su utilizacion.
Sin embargo esta demostracion llevo a la invencion de la silla electrica para la ejecucion de prisioneros condenados a muerte,
El mundo , eligio la corriente alterna para uso en nuestro domicilio porque la corriente continua era dificil su transporte a largas distancias y el costo era alto.
De todos modos aun en nuestros tiempos usamos las dos tipos de corriente
Para entender mejor por ejemplo:
En las baterias, pilas se usa la corriente continua
En nuestras casas usamos la corriente alterna.
Para que la corriente alterna llegue a nuestras casas, la energia electrica debe de pasar por el siguiente proceso:
Producirse,
Transportarse
y Distribuirse.
Primero, se genera la energía eléctrica mediante las hidroeléctricas, luego elevamos la tensión y la transportamos por las torres de alta tensión, bajamos la tension y finalmente la distribuimos a los diferentes puntos de consumo.
LOS VOLTAJES EN EL MUNDO
No hay voltajes estandar
Europa y la mayoria de los paises utilizan 220 voltios en alterna.
Japon y la mayor parte de la americas 110 voltios en alterna
OSCILOSCOPIO Es un instrumento que sirve para visualizar las señales electricas
1.- Como se abastece lima de energia electrica alterna?
Para abastecer Lima de energia electrica se requiere de varias centrales hidroelectricas distribuidos en lugares estrategicos.
Como :
Huinco
Matucana
Moyopampa
Callahuanca
Huampani
Cheves
1.- Cual es el voltaje que se usan en nuestros hogares en el Perú?
.
El voltaje que se usa es de 220 voltios en alterna
Por ejemplo el voltaje que tenemos en nuestros tomacorrientes es de 220 voltios en alterna
2.- Quien reglamenta las instalaciones electricas en las viviendas?
Fue necesaio adoptar normativas para garantizar la cooperacion tecnica de las sociedades del mundo para unificar las nomenclaturas y vocabularios y clasificacion de aparatos electricos y maquinarias
En el Peru el que reglamenta y normaliza las instalaciones electricas es el REBT (Reglamento Electrotecnico de Baja Tension)
Es un libro que usan los tecnicos electricistas para cumplir con el reglamento.
3.- Cuantos tipos de sistemas electricos llegan a las casas?
Generalmente llegan 2 tipos de sistemas electricos:
monofasicos o trifasico.
cuando llegan 2 cables es monofasicos
y cuando llegan 3 cables es trifasicos
Casi en todos los hogares usamos monofasicos , pero hay aparatos que requiere el uso de trifasico como son (cocina electrica, acondicionador de aire).
y en las industrias comercio y edificios usamos trifasicos,
4.-Usamos cubiertas plastico de colores en los cables?
Como recordamos en el sistema monofasico se usan dos cables de diferentes colores
A la cubierta de color rojo lo denominamos Fase(F)
y a la cubierta color negro lo denominamos Neutro (N).
NOTA :En el peru muchas veces no cumplen las normas y por abaratar costos
usan cables del mismo color tanto para Fase como para Neutro.
5.-Cable de puesta a tierra
En algunas viviendas con el sistema monofasico aparte de tener los dos cables fase y neutro usamos un tercer cable que se llama cable de puesta a tierra. que es de color verde/amarillo
Este tercer cable nos sirve para descargar a tierra cualquier corriente que pueda representar un riesgo para los usuarios. Ademas que es indispensable cumplir con el reglamento electrico, es muy necesario para la seguridad de las personas.
Este cable se reconoce porque es de color verde con lineas amarillas.
.
6.- A que se le llama punto de luz?
Por punto de luz entendemos que es el punto desde el que se suministra energia y con esto nos referimos no solamente a la lampara sino tambien a los interruptores y todos los tomacorrientes de las casas.
Un punto es la lampara, un punto es el interruptor y un punto es el tomacorriente.
Por ejemplo :
Cuando se va hacer un presupuesto de una instalacion electrica de una casa que tiene 10 lamparas, 10 interruptores 30 tomacorrientes , Contamos cuantos puntos totales hay, en este caso seria 50 puntos.
y a eso lo multiplicamos por el valor que cuesta cada punto .
7.-Que es un tablero electrico?(o cuadro electrico)
Es un gabinete en forma cuadrada o rectangular , que contienen los interruptores termomagneticos y diferenciales
Generalmente esta situado en la cocina de las casas.
Este tablero tiene 2 componentes: El Termomagnetico y El Diferencial.
8.- Que es el interruptor termomagnetico?
Es un interruptor que nos sirve para protejer a los cables que se utilizan en la instalacion electrica.
nos proteje limitando a la corriente que circula por el cable . evitando los cortocircuitos y sobretensiones
El interruptor termomagnetico de la figura es de 32 Amperio.osea dejara circular como maximo 32 A
NOTA Amperio es la unidad que se utiliza en la corriente electrica que pasa por un cable.
Aqui en esta tabla se ve claramente que el grosor de los cables tiene que ver con la cantidad de corriente en amperios que pasara por nuestro cable.
por eso es que debemos instalar el cable adecuado para cada instalacion
LOS CORTOCIRCUITOS se producen cuando unimos accidentalmente la fase con el neutro en un cable.
Cuando se producen los cortocircuitos los plasticos o cubiertas de los cables se queman y pueden producirse incendios.
LAS SOBRETENSIONES Se produce cuando en un mismo tomacorriente instalamos muchos artefactos
9.- Que es el interruptor automatico diferencial?
Protejen a las personas y animales de contactos electricos , por eso tambien se le llaman salvavidas.
Cuando una carcaza de los artefactos se ha puesto accidentalmente bajo tension ( o con corriente)y una persona lo toca entonces a traves del cuerpo de esa pérsona circulara una corriente que pueden producir efectos patologicos mas o menos graves .
Pero cuando en nuestras instalaciones electricas tenemos instalado un diferencial, este notara que hay una diferencia de corriente entre la fase y el neutro y se desconectara automaticamente, salvando nuestra vida.
Cuando el valor de la intensidad de fuga es igual o superior al valor de la intensidad de sensibilidad del diferencial (se usa de 30 mA), entonces dispara.(desconecta la corriente automaticamente)
Los diferenciales disponen de un pulsador denominado TEST que sirve para comprobar la eficacia de disparo del elemento.
Las intensidades nominales(In) de los diferenciales que se instalan en las viviendas pueden ser de
25, 30, 40, A.
Esta caracteristica hace referencia a la corriente electrica que soportan los contactos electricos de dicha diferencial. Si el valor de la corriente electrica supera el valos de la In , el diferencial no dispara y ademas sus contactos electricos comenzaran a deteriorarse.
Se denomina diferencial de alta sensibilidad a aquellas cuyas sensibilidad es igual o inferior a 30 mA.
En instalaciones de vivienda lo normal es colocar diferenciales de alta sensibilidad , como minimo de 30 mA.
Diferencias entre la colocacion de un diferencial en una instalacion con toma de tierra y otra sin toma de tierra
Cuando en una instalacion existe toma de tierra , el diferencial dispara en el momento en que se origina el defecto de aislamiento y, en consecuencia la intensidad de fuga.
Cuando en una instalacion no existe toma de tierra , el diferencial dispara en el momento en que se origina la corriente de contacto , puesto que el circuito se cierra a traves de la persona.
10.-A que se le llama circuitos electricos?
Se le llama circuitos electricos a todos los lazos que se alimentan desde el tablero
por ejemplo puede ser circuito 1 ( C1) alimenta la lavadora
circuito 2 ( C2) alimenta la terma
circuito 3 ( C3) alimenta todo lo que es tomacorriente
circuito 4 ( C4) alimenta todos los tomacorrientes
circuito 5 ( C5) esta como reserva
Cable con toma a tierra
Luego que se une en la bornera se ve que continua un cable de mayor espesor de color verde.
Este cable de mayor espesor color verde se dirije al pozo a tierra.
11.- Que es el pozo a tierra?
Tener una instalacion electrica que cumplan con los requerimientos minimos, es un factor importante para la seguridad y tranquilidad de las personas. Uno de esos requerimientos que desafortunadamente es pasado por alto con frecuencia es el pozo a tierra.
El pozo a tierra nos proteje a las personas y aparatos de las descargas electricas.
El sistema de pozo a tierra consiste de una varilla de cobre que va enterrada en un agujero que se hace en el suelo.
Al extremo superior de la varilla va conectado un cable grueso que viaja hasta el tablero general. Luego desde el tablero sal un canble mas delgado para llegas a los diferentes puntos electricos de la vivienda. Dicho cable es de color verde con amarillo y se coencta al tercer polo de los tomacorrientes
El tercer polo de los enchufes de 3 patas va conectado internamente a la carcasa metalica de los artefactos. Entonces cuando una corriente indeseable hace contacto accidental con la carcaza de algun artefacto , el cable de tierra enviara esa corriente al pozo , evitando asi que Ud. sufra una electrocucion.
La funcion del cable de tierra consiste en proporcionar un camino de baja resistencia a corrientes no deseadas en caso de fallas como cortocircuitos o fugas electricas la corriente se dirija a tierra y no afecte a los artefactos o personas que lo manipulen.
Despues de construir el pozo a tierra ,siempre es necesario medir la conductividad del pozo o la resistividad .
c.- Fuga de corriente
12.- Que necesitamos para construir un pozo a tierra?
-cavar un pozo de una profundidad de 2.70 mts aprox.
- colocar varilla de cobre
- cable helicoidal
- hacer una caja de registro que nos servira para hacer mantenimientos futuros
- colocar conectores A/D abrazaderas que nos servira para hacer una conexion firme entre la varilla y el cable de tierra que viene del tablero.
- cable de tierra conector 8 AWG sirve para conectar el pozo a tierra con el tablero general.
En los p´zos a tierra se pueden usar tierra de cultivo y aditivos como : gel, cementos conductivos, sal, bentonita, para bajar las resistencias de los suelos mejorando la conductividad de los terrenos.
para esto se necesita un aparato llamado telurometro.
Es importante registrar estos datos para compararlos con el que se obtenga de los futuros mantenimientos

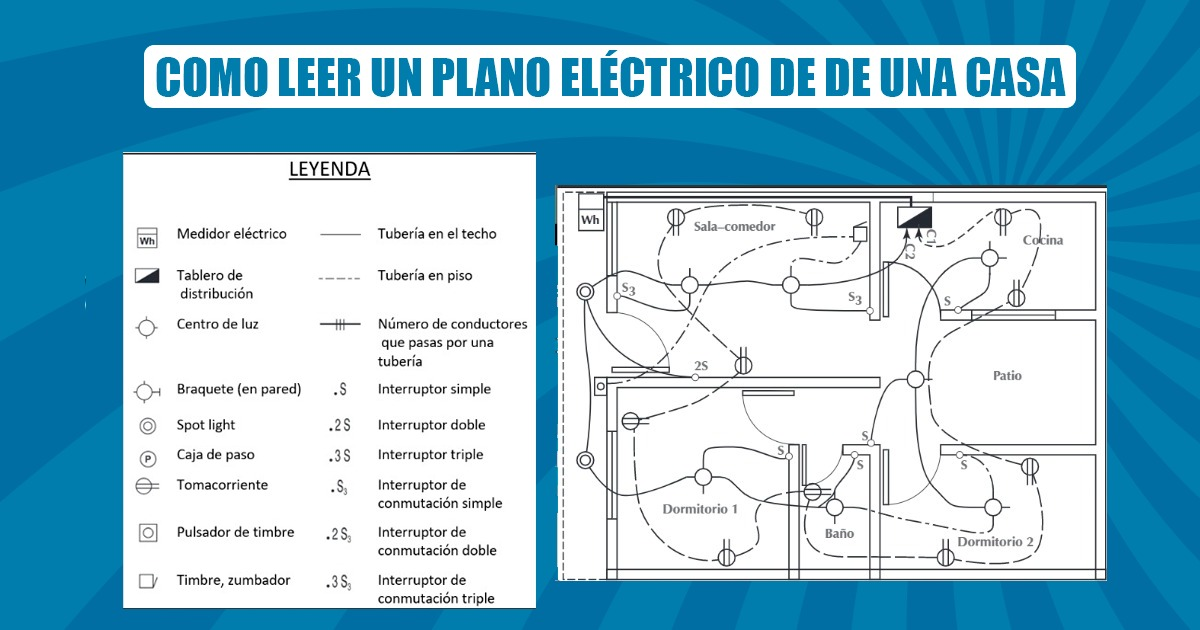

13.- INTERPRETACION DE PLANOS
Es importante estar familiarizados con los simbolos que identifican y representan a los aparatos electricos y electronicos en un plano electrico
Estos simbolos sirven para identificar las clases de materiales , artefactos, instrumentos o maquinas electricas etc. Por sus caracteristicas muy simple evita confuciones con otros simbolos. , nos permite leer con precision y claridad todos los dispositivos y referencias que reglamentariamente requiere una eficiente instalacion.
Los simbolos vienen dibujados en las leyendas, y estos nos ayudaran a leer e interpretar correctamente los planos electricos de una vivienda.
Si uno quisiera dedicarse a dibujar plano , teniendo los conocimiento basicos de los simbolos e interpretacion de los planos, podria hacerlos con la ayuda de software como Autocad o visio.
14.- Seguridad y cuidado en las instalaciones electricas
Tomar en cuenta lo siguiente:
- Los trabajos electricos siempre deben ser realizados por electricistas con suficiente conocimiento.
- EN TODOS LOS CUADROE O TABLEROS ELECTRICOS DE VIVIENDA DEBE DE ESTAR PRESENTE EL INTERRUPTOR DIFERENCIAL.
- El interruptor diferencial debe de pulsarse una vez al mes, para constatar que esta en buenas condiciones.
- Ante cualquier intervencion o trabajos asegurese de haber cortado la corriente del interruptor general.
- Recordar siempre que el agua es un optimo conductor de la electricidad, por lo que no se debe realizar ningun trabajo o intervencion cuando tengamos las manos mojadas o se encuentran sobre pavimentos humedos ( en todo caso pararse sobre maderas).
- Tener en cuenta los colores de los cables.
- Ajustar bien las llegadas de los cables , por que sino estan bien fijadas puede provocar calentamientos con riesgo de cortocircuito.
15.- Efectos que causa la corriente sobre nuestros cuerpos
Cuando la corriente electrica atravieza nuestro cuerpo se genera calos que poede quemar gravemente los tejidos y provocar una parada cardiorespiratoria, pudiendo llegar a causar la muerte.
La gravedad de la lesion depende de:
intensidad de corriente, resistencia del cuerpo tiempo.
TABLA DE LOS TIEMPOS QUE PUEDE CAUSAR LA MUERTE
INTENSIDAD TIEMPO
15 mA 2min
20 mA 1 min
30 mA 35 seg
en la siguiente tabla se puede ver los efectos a la corriente electrica
INTENSIDAD EFECTOS
1 a 3 mA no existe peligro
3 a 10 mA hormigueo
10mA tetanizacion, contraccion de los musculos de manos y brazos que impiden soltar
25 a 30 mA Asficcia si la corriente atravieza el torax
POR ESO ES MUY IMPORTANTE TENER EN NUESTRAS INSTACIONES AL INTERRUPTOR DIFERENCIAL YA QUE DESCONECTARA AL CIRCUITO EN FORMA INMEDIATA EN CUESTION DE MILISEGUNDOS.
13.- FALLAS MAS COMUNES
a.- Circuito abierto
Es cuando un cable se ha roto interiormente
b.-Cortocircuito
Es cuando los cables se han unido interiormente causando una descarga de corriente en forma excesiva quemandose los cables o causando una explosion.
Los circuitos abiertos y los cortocircuitos se pueden detectar con los multimetros y con las pinzas amperimetrica.
c.- Fuga de corriente
Es cuando parte de la corriente se fuga a la tierra, causando aumento en nuestros recibos de las Empresas Electricas.
La fuga lo detectamos con la pinza amperimetrica
la ubicacion de esta falla aveces se torna muy dificultoso
d.-Hay iluminacion en algunas partes del edificio y en otras no
Esto se debe muchas veces a que la instalacion es trifasica y una de las fases esta inactiva.
e.- Fallas de los interruptores termomagneticos o diferenciales
Sucede cuando ha habido un excesivo circulacion de corriente o cortocircuitos.
